商品のご案内

重量スライドドア

各種産業施設の大型・重量ドアに適応する自動ドア。
「ハイパワー&タフネス」をコンセプトに開発された自動ドア。

自動ドアの寺岡オート・ドアシステム株式会社の重量スライドドア1

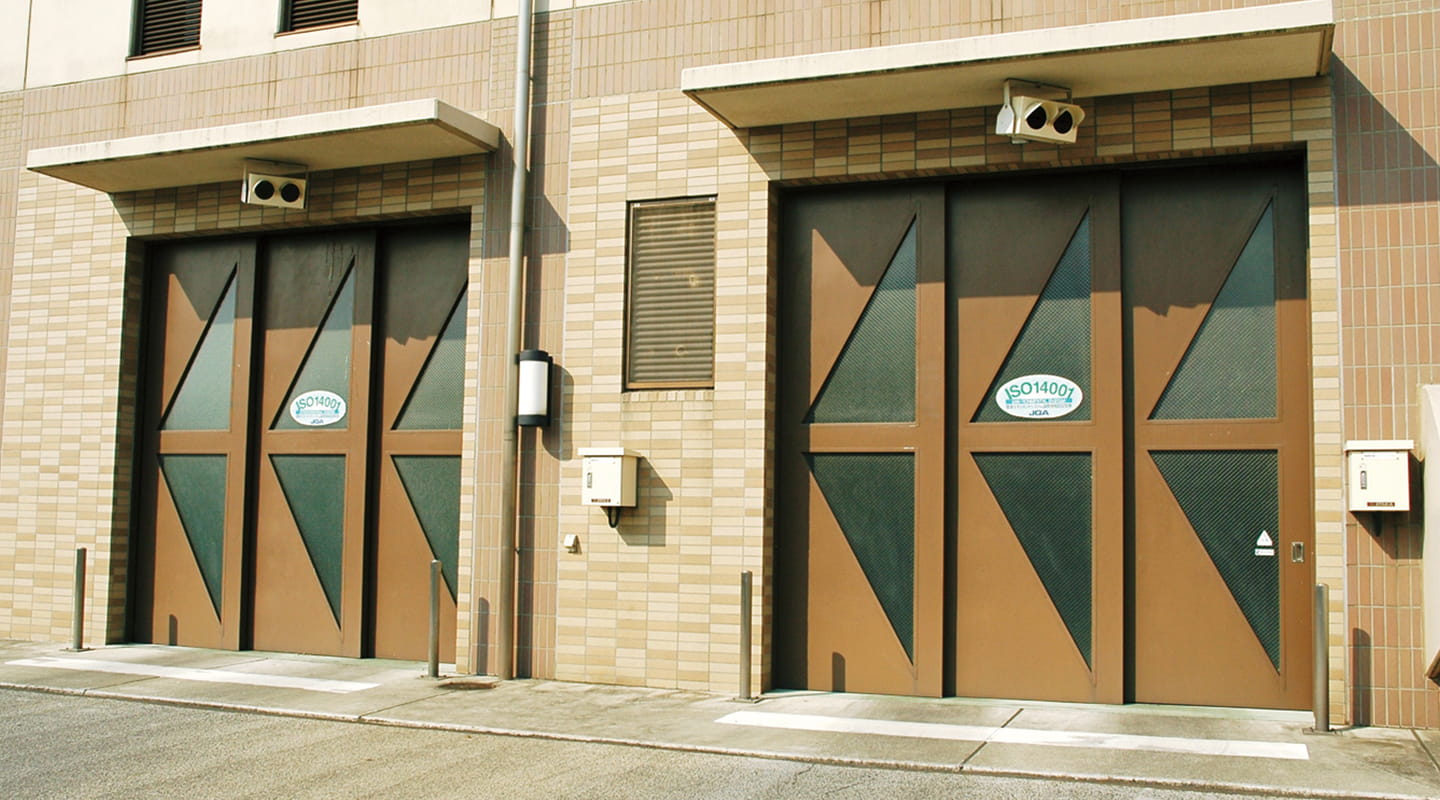

自動ドアの寺岡オート・ドアシステム株式会社の重量スライドドア2
  • 自動ドアの寺岡オート・ドアシステム株式会社の重量スライドドア1
  • 自動ドアの寺岡オート・ドアシステム株式会社の重量スライドドア2
重量スライドドア ドア総質量300kgまで対応できる重量ドア用エンジン
SOV-300KDCN
ドア総質量400kgまで対応できる重量ドア用エンジン
SOV-400KDCN
構成 セパレート セパレート

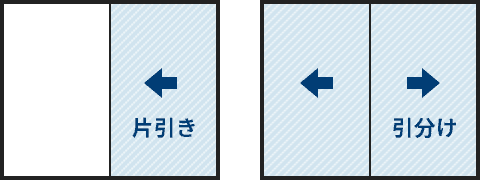

開閉方式 片引き 引分け 片引き 引分け
適応ドア質量 300kg×1
(重量ハンガー)
150kg×2
(大型RSハンガー)
400kg×1
(超重量ハンガー)
200kg×2
(重量ハンガー)
ドアストローク 850~3,000mm 850~3,000mm
開閉速度 100~350mm/s 100~350mm/s
開放タイマー 0.3~9s 0.3~9s
モーター形式 DCブラシレスモーター DCブラシレスモーター
駆動伝達方式 Vベルト/チェーン駆動方式 Vベルト/チェーン駆動方式
コントローラー YCB-DRH YCB-DRH
動作可能周囲温湿度 -10~+50℃ 75%以下
(結露しないこと)
-10~+50℃ 75%以下
(結露しないこと)
電源 AC100V ±10% 5A 50/60Hz AC100V ±10% 5A 50/60Hz
消費電力 約168Wh/1000回の開閉時 約162Wh/1000回の開閉時
見取り図 寺岡オート・ドアシステムの軽量スライドドア見取り図
(ドアストローク)850~3,000mm
寺岡オート・ドアシステムの軽量スライドドア見取り図
(ドアストローク)850~3,000mm
重量スライドドア ドア総質量600kgまで対応できる重量ドア用
エンジン
SOV-600KDCN
構成 セパレート
開閉方式 片引き 引分け
適応ドア質量 600kg×1 300kg×2
(重量ハンガー)
ドアストローク 850~3,000mm
開閉速度 100~200mm/s
開放タイマー 0.3~9s
モーター形式 DCブラシレスモーター
駆動伝達方式 Vベルト/チェーン駆動方式
コントローラー YCB-DRH
動作可能周囲温湿度 -10~+50℃ 75%以下
(結露しないこと)
電源 AC100V ±10% 5A 50/60Hz
消費電力 約167Wh/1000回の開閉時
見取り図 寺岡オート・ドアシステムの軽量スライドドア見取り図
(ドアストローク)850~3,000mm

※本商品の図面(DXF・PDF形式)は寺岡オートドア株式会社のホームページよりダウンロードできます。
