商品のご案内

折り戸

通路の間仕切りや手術室の前室など、ドアの引き込みスペースが取れない場所に最適な自動ドア。

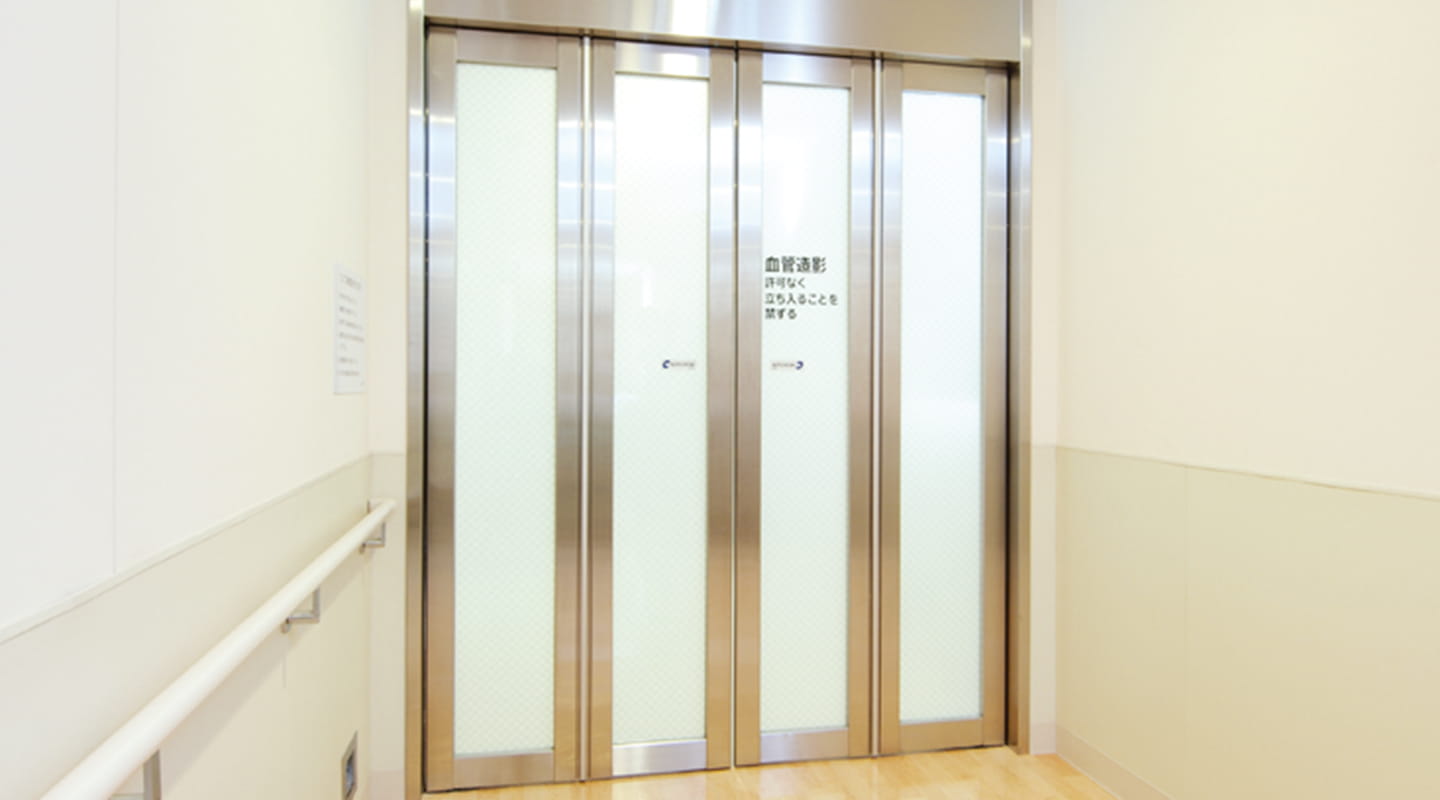

自動ドアの寺岡オート・ドアシステム株式会社のスイングドア(折り戸)1

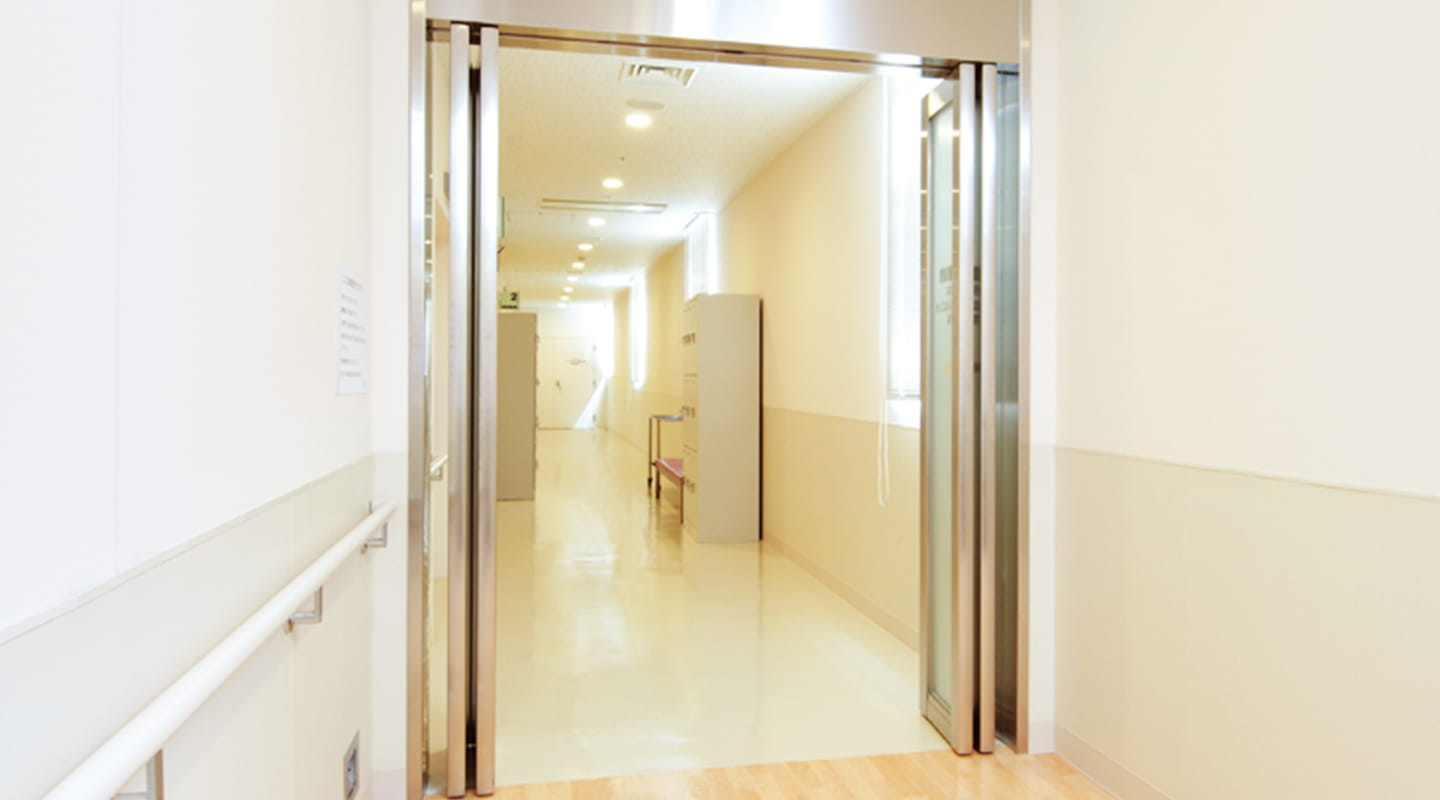

自動ドアの寺岡オート・ドアシステム株式会社のスイングドア(折り戸)2

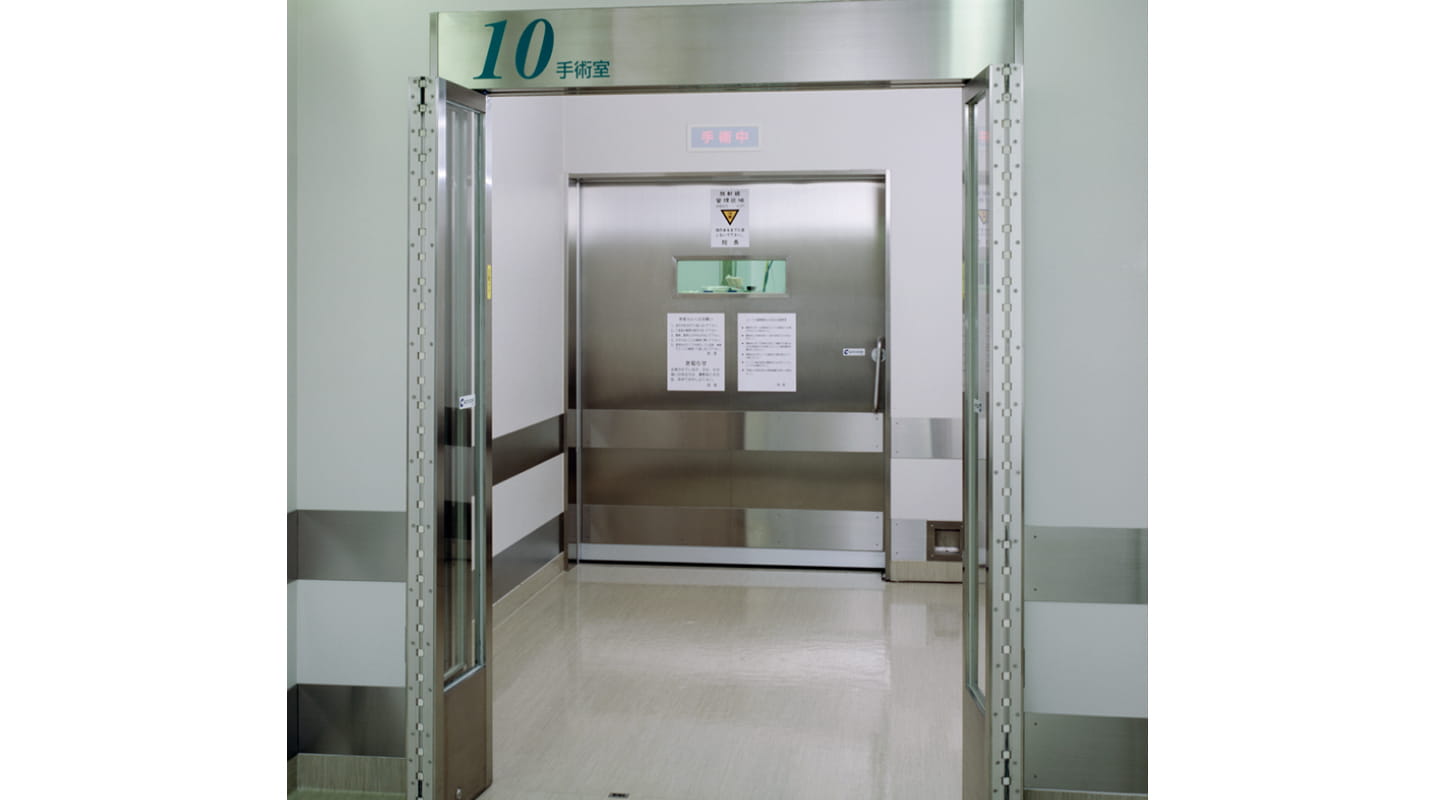

自動ドアの寺岡オート・ドアシステム株式会社のスイングドア(折り戸)3

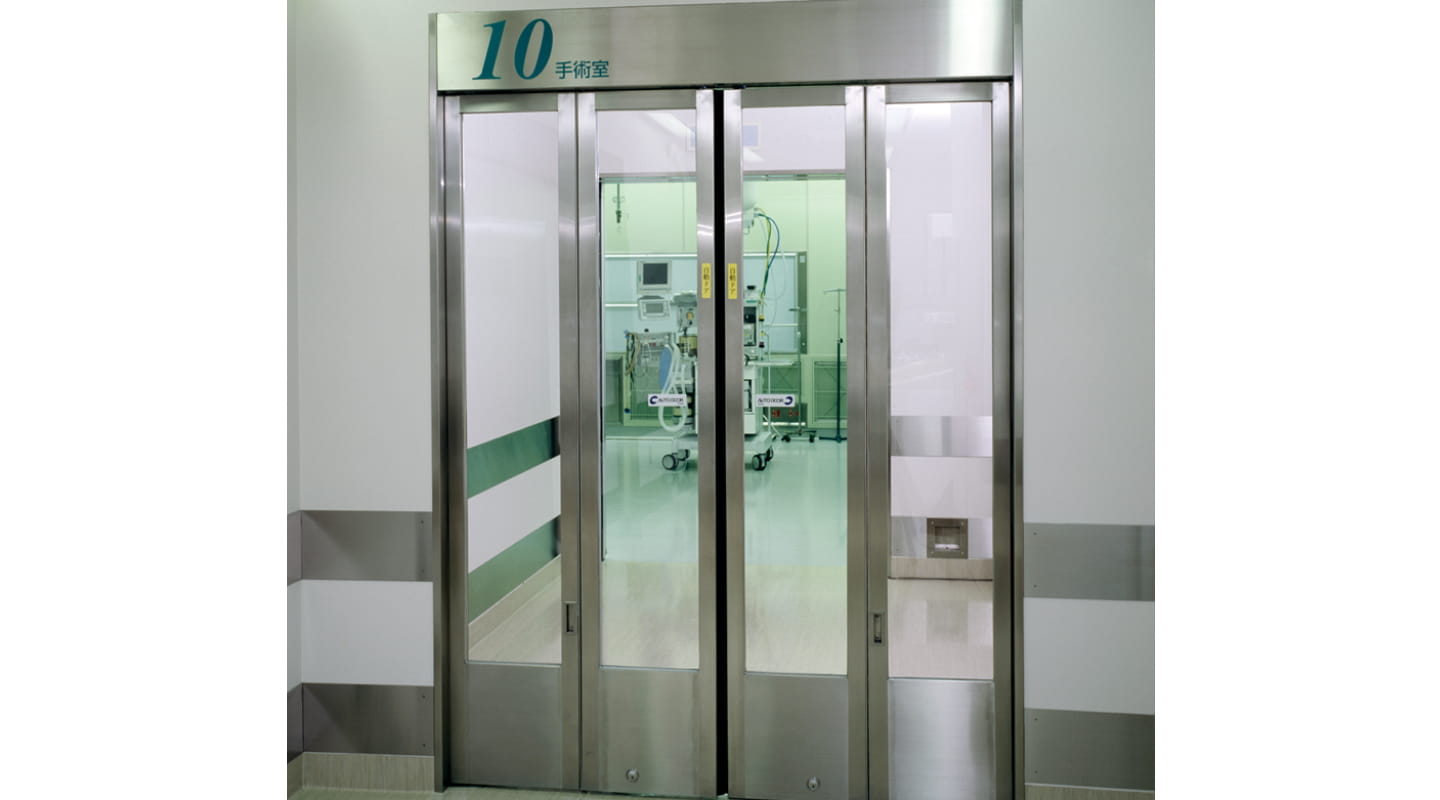

自動ドアの寺岡オート・ドアシステム株式会社のスイングドア(折り戸)4
  • 自動ドアの寺岡オート・ドアシステム株式会社のスイングドア(折り戸)1
  • 自動ドアの寺岡オート・ドアシステム株式会社のスイングドア(折り戸)2
  • 自動ドアの寺岡オート・ドアシステム株式会社のスイングドア(折り戸)3
  • 自動ドアの寺岡オート・ドアシステム株式会社のスイングドア(折り戸)4
折り戸軽量(スチール/ステンレス製)折り戸エンジン
HOH-SD
軽量(スチール/ステンレス製)折り戸エンジン
HOH-DD
設置方式無目内蔵無目内蔵
開閉方式2枚折り戸4枚折り戸
適応ドア質量40kg×2以下30kg×4以下
開口幅1,000~1,400mm1,400~2,200mm
開閉速度35~40゜/s35~40゜/s
開放タイマー0.5~180s0.5~180s
モーター形式DCブラシ付モーターDCブラシ付モーター
駆動伝達方式軸駆動・歯付ベルト伝達式軸駆動・チェーン伝達式
コントローラーYCB-HOH-FDYCB-HOH-FD
動作可能周囲温湿度-20~+50℃ 75%以下
(結露しないこと)
−20~+50℃ 75%以下
(結露しないこと)
電源AC100V ±10% 5A 50/60HzAC100V ±10% 5A 50/60Hz
消費電力約80Wh/1000回の開閉時約80Wh/1000回の開閉時

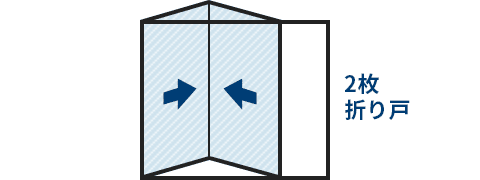

見取り図寺岡オート・ドアシステムの折り戸見取り図1
1,000~1,400mm
寺岡オート・ドアシステムの折り戸見取り図2
1,400~2,200mm

折り戸オーダーサッシ対応の中量折り戸エンジン
HB-SD
オーダーサッシ対応の中量折り戸エンジン
HB-DD
設置方式無目内蔵無目内蔵
開閉方式2枚折り戸4枚折り戸
適応ドア質量80kg×2以下50kg×4以下
開口幅850~1,500mm1,250~2,200mm
開閉速度30゜/s30゜/s
開放タイマー0.3~9s0.3~9s
モーター形式DCブラシレスモーターDCブラシレスモーター
駆動伝達方式軸駆動・チェーン伝達式軸駆動・チェーン伝達式
コントローラーHOH-DRH-1SWHOH-DRH-1SW
動作可能周囲温湿度-20~+50℃ 75%以下
(結露しないこと)
-20~+50℃ 75%以下
(結露しないこと)
電源AC100V ±10% 5A 50/60HzAC100V ±10% 5A 50/60Hz
消費電力約60Wh/1000回の開閉時約60Wh/1000回の開閉時
見取り図寺岡オート・ドアシステムの折り戸見取り図1
850~1,500mm

寺岡オート・ドアシステムの折り戸見取り図2
1,250~2,200mm
折り戸コンパクトで美しい納まり
ドアの軽量化で、より安全性を配慮
オリジナル・アルミフレームドア「アルクラッセ・ドア」と組み合わせユニット化
HOH-CAL-SD
コンパクトで美しい納まり
ドアの軽量化で、より安全性を配慮
オリジナル・アルミフレームドア「アルクラッセ・ドア」と組み合わせユニット化
HOH-CAL-D
設置方式無目内蔵無目内蔵
開閉方式2枚折り戸4枚折り戸
適応ドア質量25kg×2以下25kg×4以下
開口幅850~1,200mm1,200~2,000mm
開閉速度35~40゜/s35~40゜/s
開放タイマー0.5~180s0.5~180s
モーター形式DCブラシ付モーターDCブラシ付モーター
駆動伝達方式軸駆動・歯付ベルト伝達式軸駆動・チェーン伝達式
コントローラーYCB-HOH-FDYCB-HOH-FD
動作可能周囲温湿度-20~+50℃ 75%以下
(結露しないこと)
-20~+50℃ 75%以下
(結露しないこと)
電源AC100V ±10% 5A 50/60HzAC100V ±10% 5A 50/60Hz
消費電力約80Wh/1000回の開閉時約80Wh/1000回の開閉時
見取り図寺岡オート・ドアシステムの折り戸見取り図1
850~1,200mm
寺岡オート・ドアシステムの折り戸見取り図2
1,200~2,000mm

※本商品の図面(DXF・PDF形式)は寺岡オートドア株式会社のホームページよりダウンロードできます。
