天井取付光線式反射スイッチ

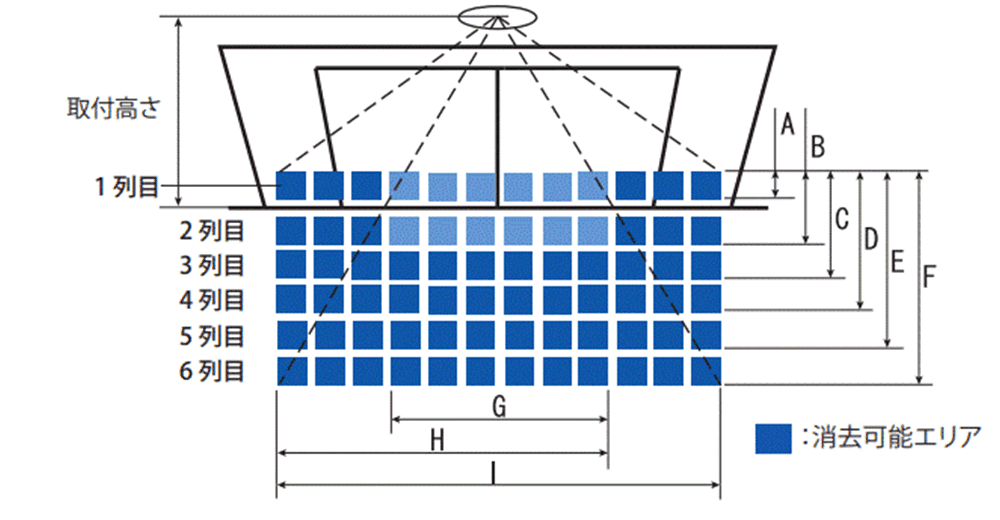

検出エリア図
| ＼取付高さ | 2000 | 2500 | 2800 | 3000 | 3500 | 4000 | 4500 | 5000 |
|---|---|---|---|---|---|---|---|---|
| A | 130 | 170 | - | 200 | 230 | 270 | 300 | 340 |
| B | 300 | 380 | - | 450 | 530 | 600 | 680 | 760 |
| C | 520 | 660 | - | 790 | 920 | 1050 | 1180 | 1320 |
| D | 760 | 950 | - | 1140 | 1330 | 1520 | 1710 | 1900 |
| Ｅ | 1040 | 1300 | - | 1560 | 1820 | 2080 | 2340 | 2600 |
| Ｆ | 1320 | 1650 | - | 1980 | 2310 | 2640 | 2970 | 3300 |
| G | 990（1120） | 1240（1410） | 1380（1580） | 1480 | 1730 | 1980 | 2230 | 2480 |
| H | 1500（1960） | 1880（2450） | 2100（2750） | 2250 | 2630 | 3000 | 3380 | 3760 |
| I | 2050（2780） | 2570（3480） | 2870（3900） | 3080 | 3590 | 4100 | 4620 | 5140 |
※上記の数値は、照射スポットの表記であり進入スピード、服の色や材質、床の色や材質により人（物）を検出する位置が異なります。
※上記数値はセンサー取付位置がドア面から300mm、ドア側エリア・外側エリアともに標準状態の値です。
※（ ）はOA-700系ワイドプリズム装着時
仕様
| 天井取付光線式反射スイッチ | OA-720V | OA-721V | |
|---|---|---|---|
| 取付高さ | 2.0～4.0m以内 | 4.0～5.0m以内 | |
| 検出方式 | 近赤外線反射方式 | ||
| 検出エリア可変範囲 | 奥行方向：-10°～+10°（無段階） | ||
| 左右方向：左右各10°（無段階） | |||
| 電源 | AC/DC12～110V（50/60Hz） | ||
| 消費電力/電流 | 5VA以内（AC100V時）/200mA以内（AC12V時） | ||
| 出力 | リレー接点1a（無電圧） 50V0.1A以内（抵抗負荷） | ||
| 静止体検出時間 | 2秒・10秒・30秒・無限 | ||
| 動作表示 | ドアウェイ 設定 | 緑色点灯：待機時 水色点灯：1列目検出時 赤色点灯：2列目検出時 橙色点灯：3～6列目検出時 | |
| 起動設定 | 緑色点灯：待機時 赤色点灯：1列目検出時 橙色点灯：2～6列目検出時 | ||
| 出力保持時間 | 約0.5秒 | ||
| 使用周囲温度 | -20℃～+55℃（結露無きこと） | ||
| 質量 | 330g/本体のみ | ||
| 構成部品 | 本体ｘ1、配線用コード（3m）ｘ1、取扱説明書ｘ1、取付型紙ｘ1 | ||
