商品のご案内

開き戸

コンパクト設計の、無目外付けタイプ自動ドア。

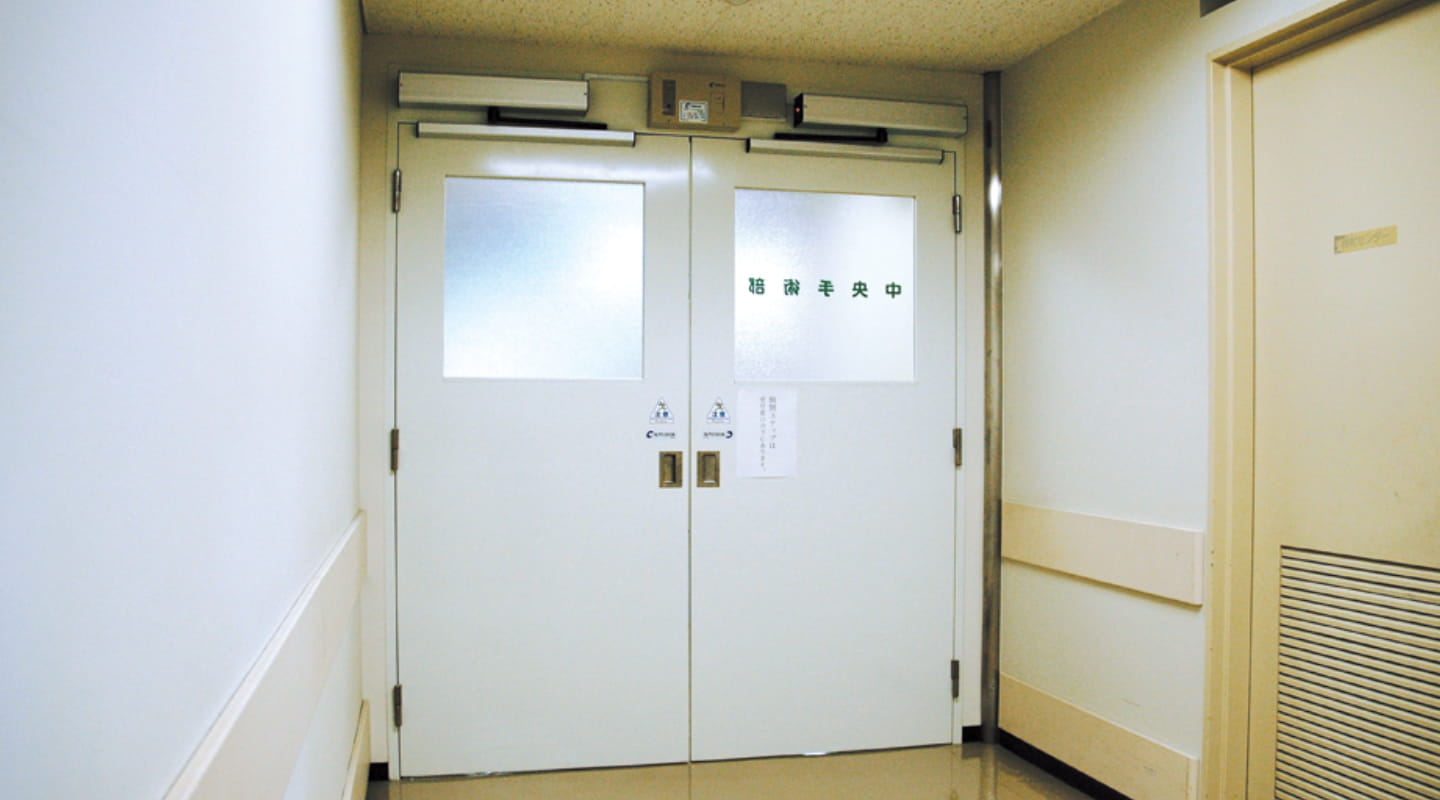

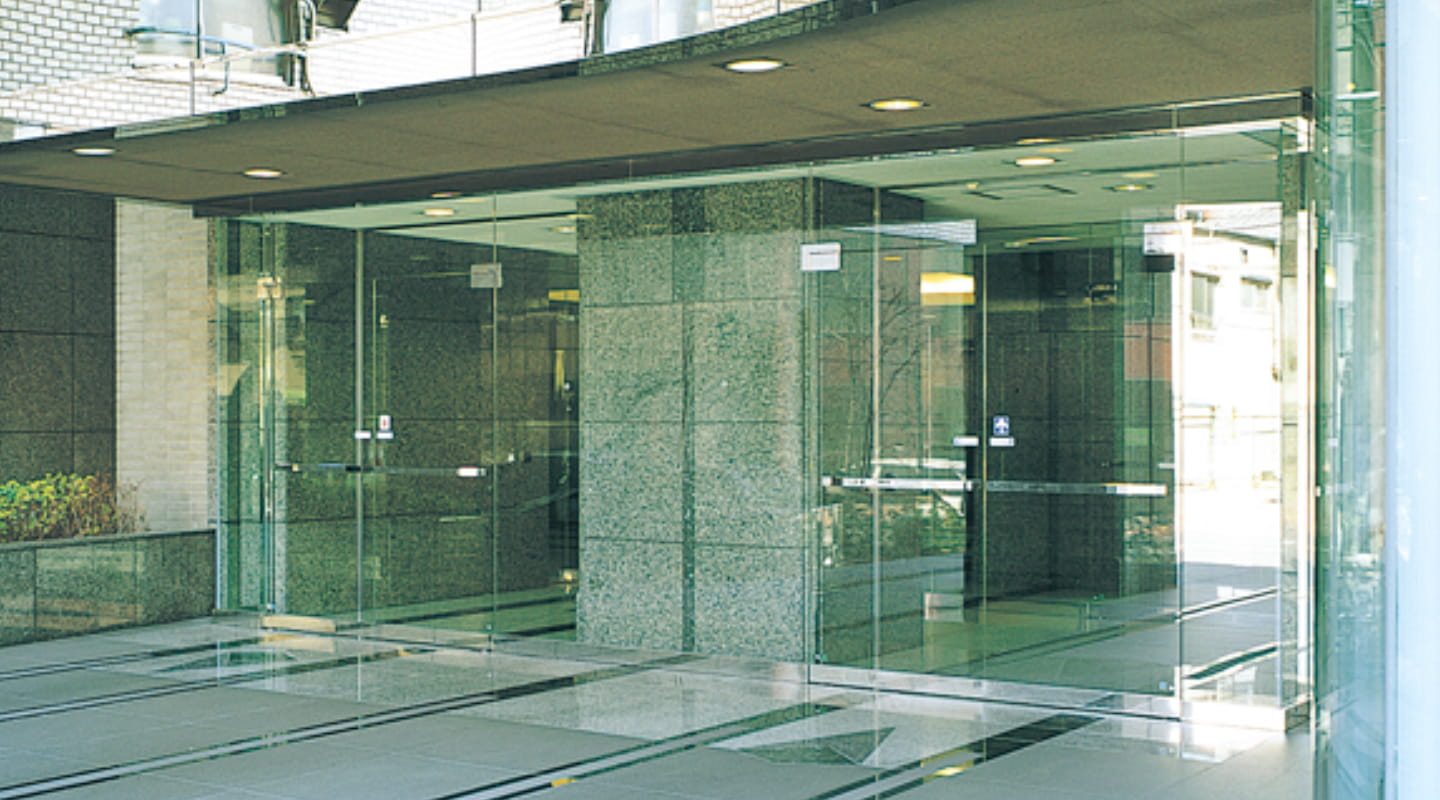

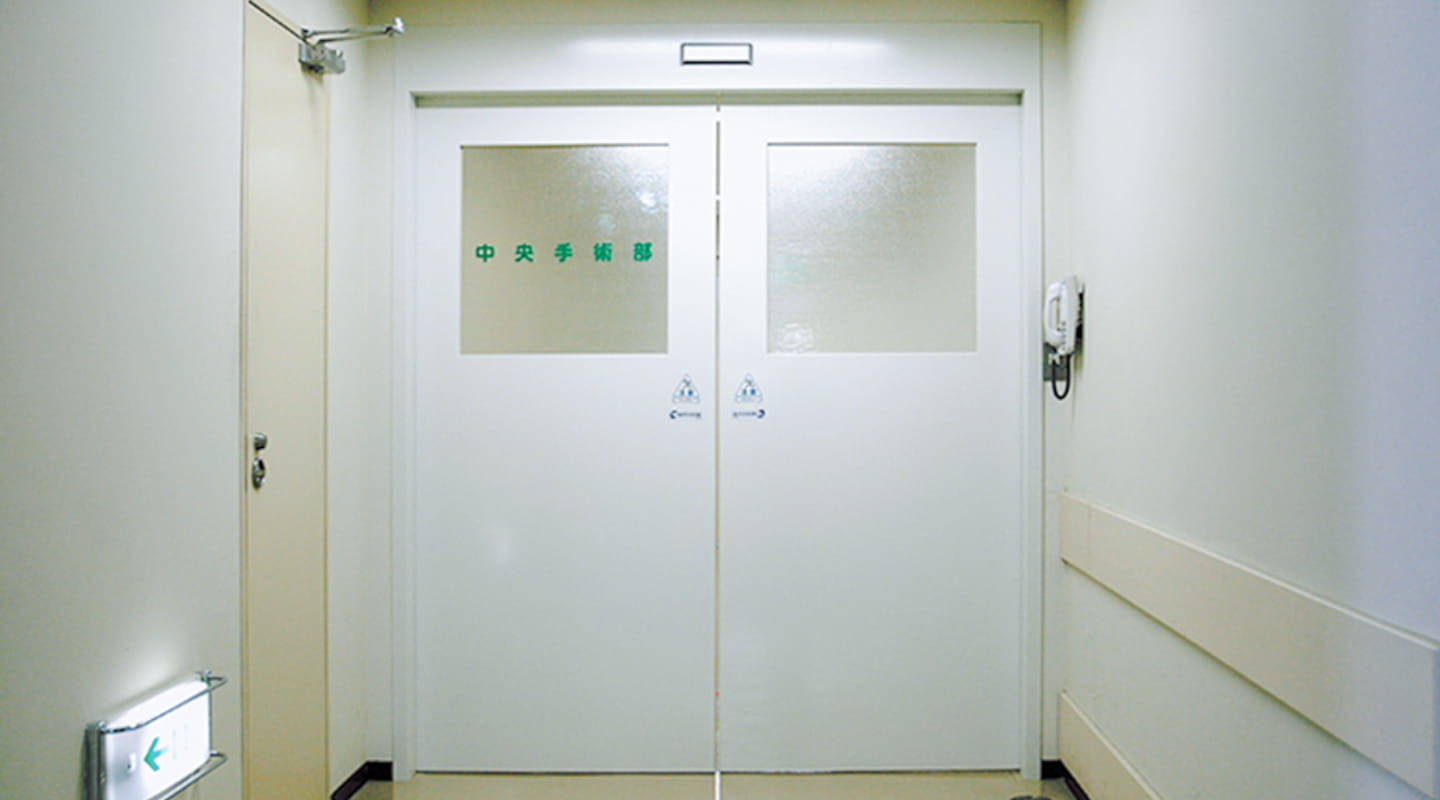

自動ドアの寺岡オート・ドアシステム株式会社のスイングドア(開き戸)1
自動ドアの寺岡オート・ドアシステム株式会社のスイングドア(開き戸)2
自動ドアの寺岡オート・ドアシステム株式会社のスイングドア(開き戸)3
自動ドアの寺岡オート・ドアシステム株式会社のスイングドア(開き戸)4
  • 自動ドアの寺岡オート・ドアシステム株式会社のスイングドア(開き戸)1
  • 自動ドアの寺岡オート・ドアシステム株式会社のスイングドア(開き戸)2
  • 自動ドアの寺岡オート・ドアシステム株式会社のスイングドア(開き戸)3
  • 自動ドアの寺岡オート・ドアシステム株式会社のスイングドア(開き戸)4
開き戸押し開き式、引き開き式の2種類

HOG-900
DCモーター採用の無目外付けタイプエンジン
人に優しい機能設定が可能
HOG-1000
設置方式無目外付け無目外付け

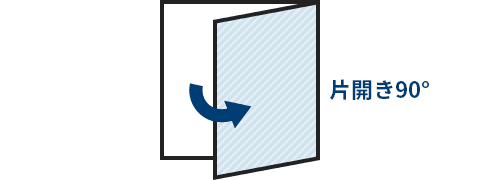

開閉方式90゜片開き 90゜片開き
適応ドア質量75kg×1以下 75kg×1以下
適応ドア幅700~900mm700~1,000mm
開閉速度35~40゜/s35~45゜/s
開放タイマー0.5~4s0~180s
モーター形式インダクションモーターDCブラシ付モーター
駆動伝達方式押しアーム、スライドアームスライドアーム
コントローラー900TYCB-HOH
動作可能周囲温湿度-20~+50℃ 75%以下
(結露しないこと)
-20~+50℃ 75%以下
(結露しないこと)
電源AC100V ±10% 5A 50/60HzAC100V ±10% 5A 50/60Hz
消費電力約200Wh/1000回の開閉時約80Wh/1000回の開閉時
見取り図寺岡オート・ドアシステムのスイングドア見取り図
700~900mm
寺岡オート・ドアシステムのスイングドア見取り図
700~1,000mm
開き戸常時閉鎖が求められる場所に適しています
開きは電動、閉まりはドアクローザーを採用
HOG-1100
ビルトインタイプの、スイングドアエンジン
静かでスッキリした美しい納まり。床埋め式
HB-1100
設置方式無目外付け床埋め式
開閉方式90゜片開き 90゜片開き
適応ドア質量75kg×1以下 100kg×1以下
適応ドア幅700~1,000mm700~1,100mm
開閉速度35~38゜/s35~40゜/s
開放タイマー0.5~4s0.5~4s
モーター形式インダクションモーターシリースモーター
駆動伝達方式開き:電動、閉まり:ドアクローザー軸駆動
コントローラー一体型YCB-5S
動作可能周囲温湿度-20~+50℃ 75%以下
(結露しないこと)
-20~+50℃ 75%以下
(結露しないこと)
電源AC100V ±10% 5A 50/60HzAC100V ±10% 5A 50/60Hz
消費電力約140Wh/1000回の開閉時約140Wh/1000回の開閉時
見取り図寺岡オート・ドアシステムのスイングドア見取り図
700~1,000mm
寺岡オート・ドアシステムのスイングドア見取り図
700~1,100mm

※本商品の図面(DXF・PDF形式)は寺岡オートドア株式会社のホームページよりダウンロードできます。
