商品のご案内

軽量スライドドア

一般店舗に多く採用されるアルミフロント(70mmまたは100mm見込み)に内蔵できるコンパクトな自動ドア。

直付タイプやパーティションに内蔵するタイプもあります。

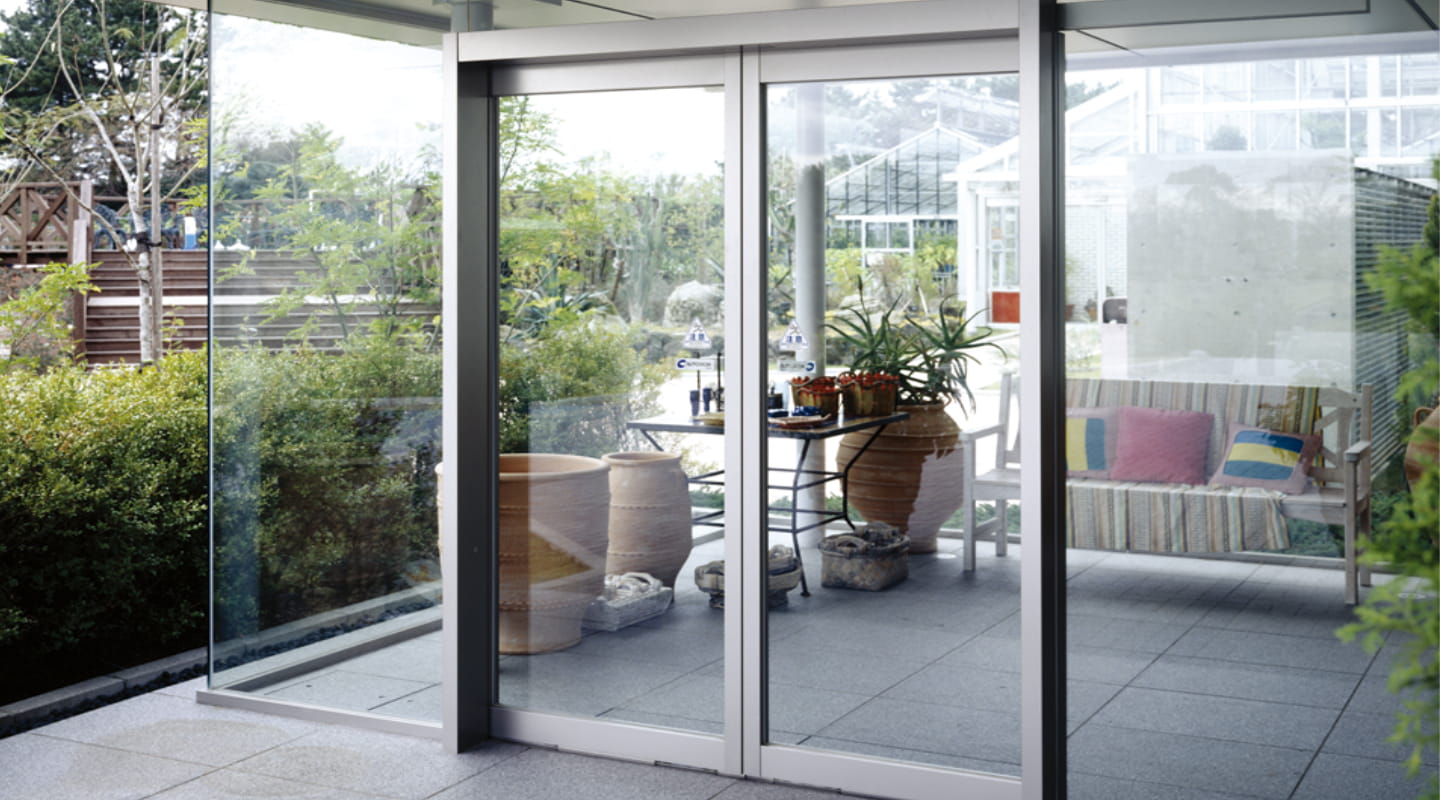

自動ドアの寺岡オート・ドアシステム株式会社の軽量スライドドア1

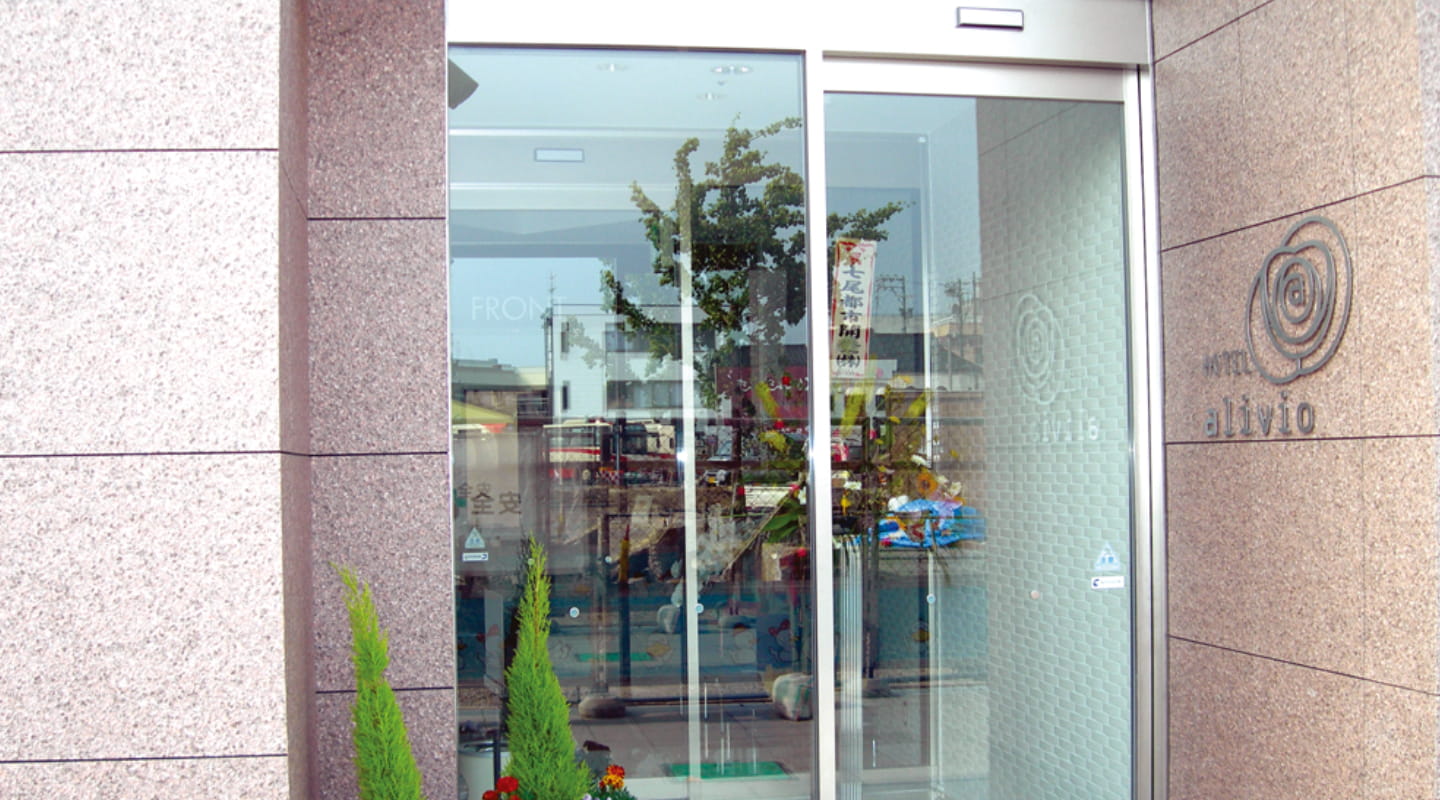

自動ドアの寺岡オート・ドアシステム株式会社の軽量スライドドア2
  • 自動ドアの寺岡オート・ドアシステム株式会社の軽量スライドドア1
  • 自動ドアの寺岡オート・ドアシステム株式会社の軽量スライドドア2
軽量スライドドアアルミフロント70mm見込みに内蔵できる
軽量ドア用エンジン
SOT-T60KNB
薄型パーティション用エンジン

SOT-P60KNB
構成T6台板セット(70mm見込み)P2/PD台板セット
(パーティション内蔵/直付)

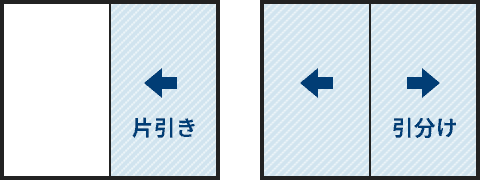

開閉方式片引き引分け片引き引分け
適応ドア質量60kg×1
(T2ハンガー)
30kg×260kg×130kg×2
ドアストローク450~1,250mm450~1,250mm
開閉速度100~500mm/s100~450mm/s
開放タイマー0.3~9s0.3~9s
モーター形式DCブラシレスモーターDCブラシレスモーター
駆動伝達方式タイミングベルトタイミングベルト
コントローラーYCB-DCRYCB-DCR
動作可能周囲温湿度−20~+50℃ 75%以下
(結露しないこと)
−20~+50℃ 75%以下
(結露しないこと)
電源AC100V ±10% 5A 50/60HzAC100V ±10% 5A 50/60Hz
消費電力約120Wh/1000回の開閉時約95Wh/1000回の開閉時
見取り図寺岡オート・ドアシステムのスライドドア見取り図
(ドアストローク)450~1,250mm
寺岡オート・ドアシステムのスライドドア見取り図
(ドアストローク)450~1,250mm
軽量スライドドアパワーと静音性を兼備したDCブラシレスモーターを採用した軽量ドア用エンジン
SOV-70KLCM
ハイパワーのモーターを採用、コンパクト&省電力を実現した軽量ドア用エンジン
SOT-80KNB
構成M3/D3台板セット/セパレートM3/D3台板セット/セパレート
開閉方式片引き引分け片引き引分け
適応ドア質量70kg×135kg×280kg×1
(標準RSハンガー)
40kg×2
ドアストローク450~1,250mm450~1,250mm
開閉速度100~500mm/s230~470mm/s
開放タイマー0.3~9s0~3s
モーター形式DCブラシレスモーターDCブラシレスモーター
駆動伝達方式Vベルト/タイミングベルトタイミングベルト
コントローラーYCB-DCRYCB-RCC
動作可能周囲温湿度-20~+50℃ 75%以下
(結露しないこと)
-20~+50℃ 75%以下
(結露しないこと)
電源AC100V ±10% 5A 50/60HzAC100V ±10% 5A 50/60Hz
消費電力約87Wh/1000回の開閉時約32Wh/1000回の開閉時
見取り図寺岡オート・ドアシステムのスライドドア見取り図
(ドアストローク)450~1,250mm
寺岡オート・ドアシステムのスライドドア見取り図
(ドアストローク)450~1,250mm

※本商品の図面(DXF・PDF形式)は寺岡オートドア株式会社のホームページよりダウンロードできます。
