商品紹介 無目取付光線式
反射スイッチ
片側ずつ機能しているドアウェイエリアをシンクロドアウェイエリアとして機能させ、ゆっくりした通過や立ち止まりに対し高い安全性を実現。スポットエリア配置に加え、1列12本のエリアを5列所持した60スポットの高密度エリアが安全、快適な通行を提供します。

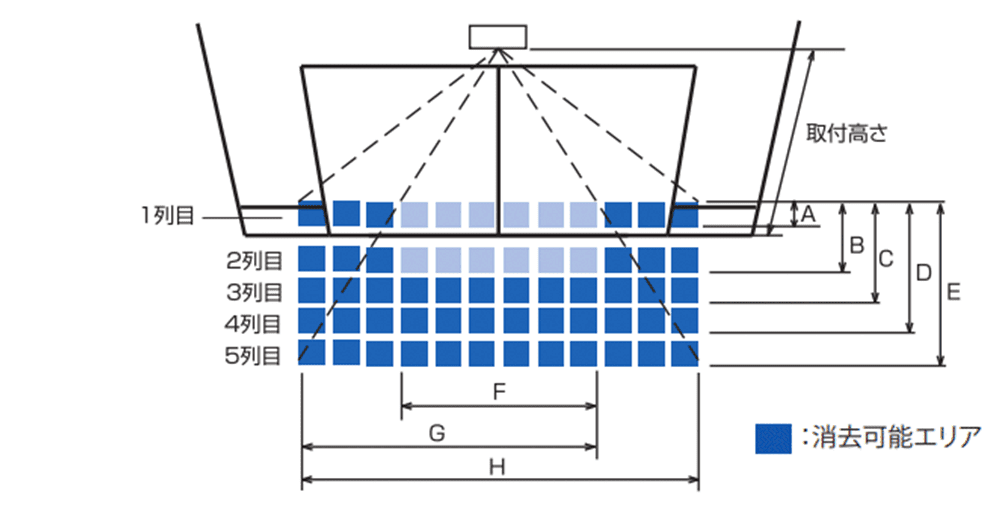

検出エリア
| 取付高さ | 2000 | 2200 | 2500 | 3000 | 3500 |
|---|---|---|---|---|---|
| A | 130 | 150 | 170 | 200 | 230 |
| B | 380 | 420 | 470 | 570 | 660 |
| C | 710 | 790 | 890 | 1070 | 1250 |
| D | 1150 | 1270 | 1440 | 1730 | 2020 |
| Ｅ | 1590 | 1750 | 1980 | 2380 | 2780 |
| Ｆ | 1200 | 1330 | 1510 | 1810 | 2110 |
| G | 1860 | 2050 | 2320 | 2790 | 3260 |
| H | 2520 | 2780 | 3150 | 3790 | 4420 |
※上記の数値は、照射スポットの表記であり進入スピード、服の色や材質、床の色や材質により人（物）を検出する位置が異なります。
仕様
| OA-230V | |
|---|---|
| 取付高さ | 2.0～3.5m以内 |
| 検出方式 | 近赤外線反射方式 |
| 検出エリア 可変範囲 |
ドア側エリア（1～3列目)： -12°～0°（無段階） 奥行エリア（4、5列目）： +20°～+38°（無段階） |
| 電源 | AC/DC12～110V（50/60Hz） |
| 消費電力 /電流 |
5VA以内（AC100V時）/ 280mA以内（AC12V時） |
| 出力 | リレー接点1a（無電圧） 50V0.1A以内（抵抗負荷） |
| 静止体 検出時間 |
2秒・10秒・30秒・無限 |
| 動作表示 | ドアウェイ設定 緑色点灯：待機時 水色点灯：1列目検出時 赤色点灯：2列目検出時 橙色点灯：3～5列目検出時 起動設定 緑色点灯：待機時 赤色点灯：1列目検出時 橙色点灯：2～5列目検出時 |
| 出力保持 時間 |
約0.5秒 |
| 使用周囲 温度 |
-20℃～+55℃（結露無きこと） |
| 質量 | 270g/本体のみ |
| 構成部品 | 本体ｘ1、配線用コード（2.5ｍ）ｘ1、取扱説明書ｘ1、 エリア調整用治具ｘ1（出荷時装着）、取付ビスｘ2、 通信コード（2.5ｍ）ｘ1、取付型紙ｘ1 |
